DreamBox DM 800 HD PVR пишущий спутниковый ресивер от DreamMultimedia и его главные технические особенности.






DM 800 HD PVR ПИШУЩИЙ РЕСИВЕР от DreamMultimedia.
Появление Dreambox DM 800 HD PVR на рынке - уже не новость. Этот ресивер давно, практически, стал легендой. Многие ждали появления этого чуда, предназначенного для приема c качеством вещания высокой четкости (HDTV ) и с возможностями функцией записи.
Вот оно «реальное чудо» , а в недалеком будущем появится у нас в свободной продаже.

Основные технические отличия:

Процессор.

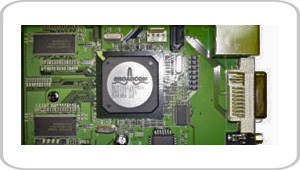

Broadcom BCM 7401(02) 300 MHz MIPS32/16e от компании Broadcom






Ранее такой мощный процессор не использовался в моделях DM. Это впервые! Время подсказывает, что нужно быть всегда впереди и иметь значительный запас прочности. Broadcom BCM 7401(02) 300 MHz MIPS32/16e процессор является одним из самых универсальных и многофункциональных чипов среди существующих с встроенным аппаратным декодером AVC/MPEG-4/MPEG-2/VC-1, поддерживающим форматы 720p/1080i и 1080p.

Кому интересно тот может посетить сайт производителя (http://www.broadcom.com/), где есть вся необходимая информация о процессоре.




ОЗУ и Flash память ресивера.

Общий объем ОЗУ ресивера составляет 256 Мб, это один из самых больших объемов ОЗУ ресиверов, которые существуют на нашем рынке. Flash память ресивера исполнена с применением микросхемы марки NAND-FLASH объемом 64Мб фирмы HYNIX - HY27US08121A.

DM 800 HD PVR практически тоже самое, что и DM7025+ только очень «маленький» и весьма компактный Внешний вид модели не сильно отличается от DM600PVR. Отличие только в том, что встроен мини LCD дисплей, а картоприемник закрыт крышкой. Русскоязычная информация на дисплее отображается корректно. Операционная система ресивера ОС Linux, естественно, с открытым кодом. В заводской прошивке в ресивере установлено ПО на основе оболочки ENIGMA-2. На этой модели, как и на всех последующих будет красоваться обновленный логотип компании Dream Multimedia -это не очень важно, но приятно.

В комплектацию ресивера входит следующее:




Пульт ДУ
В комплект входит точно такой же программируемый пульт, как и у всех остальных ресиверов DM высшего класса

DVI - HDMI кабель версии 1.3 (поддерживающий звук 5.1)
Если у Вас есть домашний кинотеатр, то Вы прекрасно понимаете, как важно получить по-настоящему чистый звук и хорошее изображение на экране. В нашем случае это еще и удобно, так как ресивер с домашним кинотеатром соединяется одним шнуром. Инженеры компании, и не только они, считают, что полученное сочетание и использование такого кабеля в области домашних кинотеатров намного совершенней.

DVI - HDMI кабель версии 1.3 как аксессуар полностью соответствует сегодняшним, а также вероятно, и завтрашним стандартам в области цифрового видео и аудио. Они не только обладают всеми необходимыми техническими характеристиками, но и, созданные с учётом эстетических и эргономических параметров, прекрасно дополняют облик ресивера и домашнего кинотеатра.

Внешний блок питания
На выходе 12V / 3А. На этот раз внешний блок питания отличается от последних моделей своими более мощными техническими характеристиками

SATA кабель для подключения внутреннего HDD 2.5дюйма
Этот кабель входит в комплект на тот случай, если пользователь, все-таки, решит вставить жесткий диск внутрь ресивера. Конструкция модели позволяет встроить внутрь жесткий диск, и даже предусмотрена площадка под него. Но должны заметить, что тогда будет отсутствовать внешнее подключение через порт еSATA.

Сменная задняя панель ( для DVB-C, DVB-T тюнеров)
Уже давно принято считать ресиверы DM весьма универсальными моделями из-за того, что есть возможность всегда изменить характер приема сигнала со спутникового на кабельный или эфирный. Поэтому, на этот случай всегда есть в комплекте сменная задняя панель.
Переходник SCART-3RCA
В комплект входит переходник SCART-3RCA (тюльпаны) – наверное, на всякий случай, возможно, когда то пригодится.

Задняя панель ресивера.
«свободного места нет»





-Вход и выход сменного DVB-S2 спутникового тюнера
-Разъём DVI, для подключения кабеля DVI—HDMI
-разъем eSATA для подключения внешнего жесткого диска
-два разъема высокоскоростного 2*USB 2.0 для подключения внешних же HDD устройств т или FLASH.
-SCART, (RGB, FBAS or S-Video)
-порт Ethernet 10/100 c двумя светодиодами, отражающими его работу,
-последовательный порт RS-232,
-модем,
-цифровой выход звука SPDF
-разъем для подключения внешнего блока питания

Сменный тюнер DVB-S2 и съемный HDD
В ресивере применён DVB-S2 тюнер фирмы ALPS модель BSBE-2 Как было ране замечено в обзорах, ресиверы DM600-800-7025+ своего рода мини конструкторы. Всегда можно по желанию или необходимости пользователя легким движением специалиста заменить тюнер DVB-S2 на DVB-C или DVB-T, то есть конструктивно изменить характер из спутникового на кабельный или эфирный ресивер.




Аналогичное решение было принято и с жестким диском: «хочу 3,5` - пожалуйста, хочу 2,5`, то же можно, хочу встроенный диск давай, хочу внешний USB – пожалуйста, eSATA тоже можно». Следовательно, если есть хороший, рабочий HDD накопитель, контейнер и переходники для подключения, которые все равно лежат без дела, их так же можно использовать для записи HD каналов. В этом и заключается универсальность модели DM800HD, что не нужно вскрывать ресивер, а просто при наличии любого HDD оборудования, его можно подключить к ресиверу различными способами.

Технические характеристики, заявленные производителем:

- 300 MHz MIPS Processor
- Linux Operating System
- OLED - Display
- MPEG-2 / H.264 Hardware decoding
- Tuner: DVB-S, optional: DVB-C, DVB-T
- Tuner Module, Plug&Play
- 1 x Smartcard-Reader
- V.24/RS232 Interface
- 10/100Mbit Ethernet Interface
- 1 x Scart (RGB, FBAS or S-Video)
- DVI
- 2 x USB 2.0
- analog modem
- S/PDIF Interface for digital bit stream out (AC-3)
- 64 MByte Flash, 256 MByte RAM
- SATA
- for use either as internal SATA HDD 2,5“
- or to use for extern eSATA
- unlimited channel lists for TV/Radio
- channel-change time < 1 second
- automatic service scan
- directly bouquet-lists
- EPG (electronic program guide)
- multiple LNB-Switching control (supports DiSEqC)
- OSD in many languages and skin-support
- Videotext Decoder
- extern 12V power supply

DreamBox DM800 technical data

DBS-Tuner mit DVB-S2:
Frequency Range 950 .... 2150 MHz
Demodulation DVB-S (QPSK); DVB-S2 (8PSK,QPSK)
Symbol rate DVB-S: 2 ... 45 Mbaud/s, SCPC/ MCPC
DVB-S2: 10 – 31 Mbaud/s (8PSK) , 10 –30 Mbaud/s (QPSK)
Video decoder:
Video Compression MPEG-2 and MPEG-1 compatible, H.246
Video Formats 4:3 / 16:9
Letterbox for 4:3 TV-Device
Audio decoder:
Audiokompression MPEG-1 & MPEG-2 Layer I and II, MP3
Audio Mode Dual (main/sub), Stereo
Frequency: 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Output analog:
Output Level L/R 0,5 Vss on 600 Ohm
THD > 60 dB (1 kHz)
Crosstalk < -65 dB
Output digital:
Output Level 0,5 Vss on 75 Ohm
Sampled Data Filtering 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-Output optical, Toslink
Ausgang Video:
Ausgangspegel FBAS 1 Vss +/- 0.3 dB an 75 Ohm
Video parameter:
Input Level FBAS 1 Vss +/- 0.3 dB on 75 Ohm
Teletext filter in conformity with ETS 300 472 Standard
TV-Scart:
Output: FBAS, RGB, S-Video
Serielle Interface RS 232:
Typ RS232 bidirectional
Bitrate 115,2 kBit/s max.
Plug Connector SUB-D-9
Function: Update of Firmware
Ethernet:
10/100 MBit compatible interface
Function: Update of Firmware
Analoge modem:
analoge modem for Internet connection
SATA Interface:
- for use either as internal HDD 2,5“ or eSATAor internal 2,5" HDD USB
2 x USB 2.0 Host
LNB power and polarisation per tuner:
LNB Current 500mA max.; short-circuit-protected
LNB Voltage vertical < 14V no load, > 11,5V at 400mA
LNB Voltage horizontal < 20V no load, > 17,3V at 400mA
Count of active satellite position:
DiSEqC 1.0/1.2 SAT POSITION / SAT OPTION
DiSEqC - Rotor Control
Power consumption:
< 15W at 12V
External PSU
Input:
110-240V AC / 50-60Hz / 0,6A
Output:
12V = / 3,0A

Physical specification:
Ambient Temperature +15°C...+35°C
Humidity < 80%
Size (W x D x H): 195 mm x 140 mm x 40 mm
Weight: 1,8 kg without HDD
